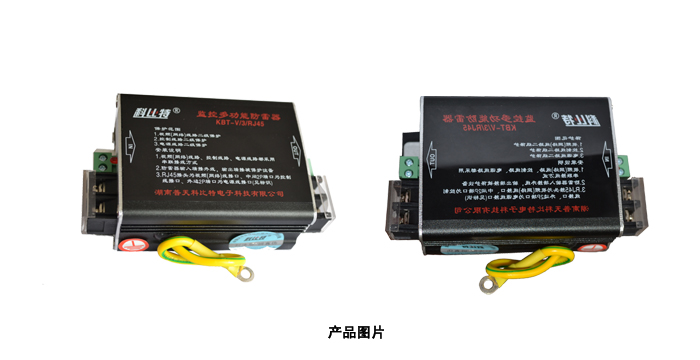

三合一監控多功能防雷器KBT-V3/RJ45

 產品簡介：

        KBT-V3三合一防雷器根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器和控制線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。適用于公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控?cái)z像槍的防雷擊電磁脈沖保護。三合一防雷器用于帶云臺攝像槍?zhuān)惭b在監控系統前端的攝像機尾部，位置與攝像機越近越好，并做好接地處理，接地電阻應符合標準的要求。

         KBT-V3/RJ45多功能三合一防雷器采用RJ45視頻接口、2P控制信號和電源接口，適用于視頻數據傳輸系統信號及電源的防雷保護，同時也適用于攝像機的電源、視頻及控制線路的防雷保護；電源工作電壓分為220V、48V、24V及12V等四種（交、直流通用），視頻工作電壓為6-12V，控制信號工作電壓為6-24V。

主要特點：

1.串聯安裝，二級保護；

2.對監控?cái)z像機的電源、視頻、控制線路進行一體化浪涌設計，有效平衡各線路電位差；

3.能有效防止因電源、視頻線路、控制線路電位差瞬時增大而造成的設備損壞；

4.流通量，殘壓低，響應速度快，使用壽命長；

5.集體化，體積小，接線簡易，安裝方便。

技術參數：

名稱

編號

型號

規格

傳輸 速率 Mbps

插入 損耗 dB

特性 阻抗 Ω

通流 容量 KA

工作 電壓 V

限制 壓V

鉗 位 電 壓 V

持續 工作 電壓 V

負載 功率 VA

保護 水平  V

動作 電壓 V

響應 時間

保 護 對 象

外觀 尺寸 mm

監控 系統 三合 一防 雷器

195

KBT-V/3

電源

/

/

/

20

220

/

/

320

200

700

560

≤25ns

全方位 攝像機

38×63×105

視頻

40

0.3

50/75

10

12

＜100

/

/

/

/

90

≤10-12S

控制

10

0.2

/

10

24/12/6

＜100

/

/

/

/

90

≤10-12S

安裝及用用：

1. 使用前請認準備接口和連接方式；

2.本產品串聯安裝在攝像機電源線、視頻線上和控制線上，輸出端與視頻攝像機連接；

3.適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內；

4.防雷接地應符合防雷規范要求，接地線盡可能粗短；

5.所有接線必須牢固及可靠電氣聯接。

---
